Zabezpieczenie PRV

Wydmuchowy zawór bezpieczeństwa (PRV) to zabezpieczenie zintegrowane z reduktorem ciśnienia. Działa on automatycznie i chroni przyłączone urządzenia odbiorcze przed niedopuszczalnie wysokim ciśnieniem.

Zawór bezpieczeństwa PRV wbudowany jest w reduktor i automatycznie zabezpiecza urządzenie odbiorcze przed powstaniem wysokiego ciśnienia w instalacji. Takie ciśnienie może powstać np; przez nagrzanie reduktora bądź innych części instalacji promieniami słonecznymi lub innym źródłem ciepła. W przypadku pojawienia się podwyższonego ciśnienia na wyjściu reduktora, zawór PRV w reduktorze otwiera się automatycznie i wypuszcza nadwyżkę ciśnienia na zewnątrz (do atmosfery). Po wydmuchu zawór zamyka się i reduktor podejmuje pracę na ciśnieniu nominalnym. Reduktory z zaworem PRV powinny być stosowane wszędzie tam gdzie narażone są na podgrzanie instalacji przez zmienne warunki atmosferyczne.

Przykładowe reduktory z zaworem PRV: reduktory z serii Marine, reduktor 37-50mbar. W zabezpieczenie PRV wyposażone są również instalacje wielobutlowe GOK

Reduktory oznakowane są symbolem PRV na tabliczce znamionowej.

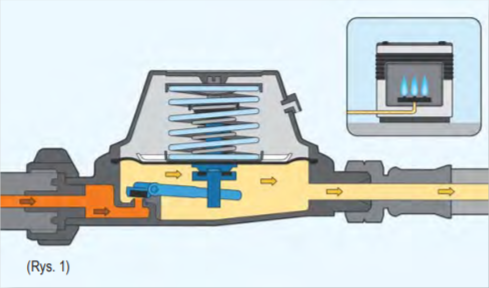

(rys. 1) Gdy tylko po stronie wyjściowej powstanie niedopuszczalnie wysokie ciśnienie, np. z powodu zabrudzenia

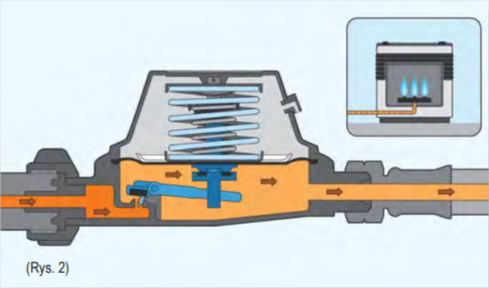

(rys. 2), membrana jest naciskana do góry. Wydmuchowy zawór bezpieczeństwa otwiera się i uwalnia nadmierne ciśnienie do otoczenia

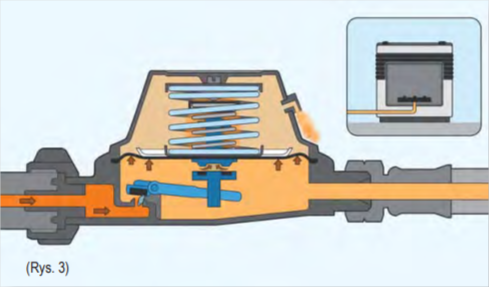

(rys. 3). Po redukcji ciśnienia wydmuchowy zawór bezpieczeństwa (PRV) zamyka się samoczynnie.
